中望软件CAD教程:如何在中望3D中添加新的结构构件

2020-10-16 17:56 TOM

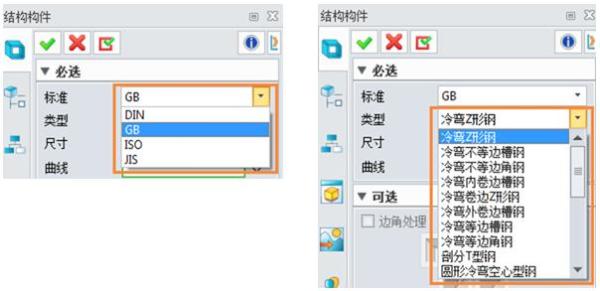

中望软件自主研发的三维CAD/CAM一体化软件——中望3D具备了高度匹配产品设计、机械设计、模具设计及加工制造的系列专业化功能,例如应用于焊接钢结构设计的结构构件。如图1所示,中望3D的结构构件就自带了DIN、GB、ISO、JIS标准的结构焊件,且每个标准也有默认的不同类型。

中望软件CAD教程:如何在中望3D中添加新的结构构件

图1

通常来说,软件自带的构件能够满足用户的日常设计需求。而部分企业也有自己的定制构件,为方便在后续设计中直接调用这些个性化的构件,企业希望能够将其添加到所使用的三维CAD软件中。针对这一需求,中望软件推出的中望3D提供了相关的自定义方式。

下面,我们具体来看看在中望3D软件中如何添加新的结构构件。

在中望3D中,中文版涉及的相关文件都位于ZW3D的安装路径中:ZW3D安装文件夹\languages\zh_CN\resource\weldment profiles,在weldment profiles文件夹中有DIN、GB等不同标准的文件夹。可以根据需要将自定义的结构构件放入对应的标准文件夹或者新建文件夹。

此处以新建文件夹为例,创建一个新的文件夹并将其命名为ZWSOFT,然后在该文件夹中创建构件类型名称的*.Z3文件,新构件的标准以及类型名称将在结构构件命令对话框中显示。

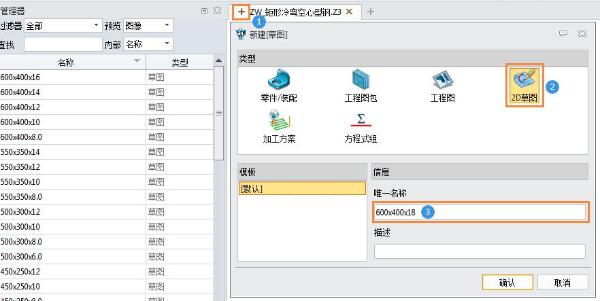

在中望3D中打开所需的构件类型Z3文件,此处以ZW_矩形冷弯空心型钢.Z3为例,点击图中序号1所示加号,在新建对话框中点击“2D草图”(序号2),“唯一命名”处以新构件规格命名(序号3),如600x400x18,详见图2所示。

中望软件CAD教程:如何在中望3D中添加新的结构构件

图2

点击确认进入草图绘制环境,绘制新构件的截断面形状,如图3所示。

中望软件CAD教程:如何在中望3D中添加新的结构构件

图3

绘制结束点击图示左上角的“退出”按钮,即可看到新建的结构构件型号,切换预览设置为图像,可看到该构件截断面形状。点击“保存”并关闭该Z3文件。

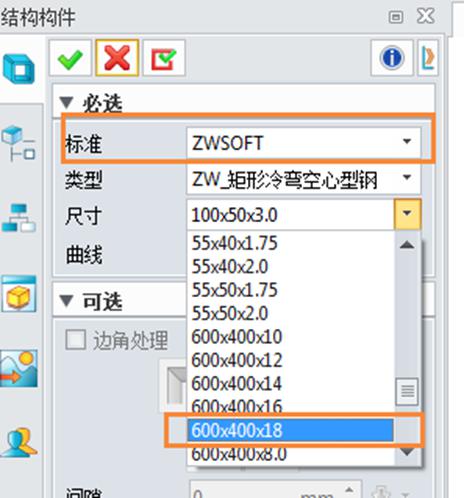

新建“零件/装配”文件,点击“结构构件”命令,则可在“ZWSOFT”标准的“ZW_矩形冷弯空心型钢”类型中,看到“600x400x18”的规格,如图4所示。

中望软件CAD教程:如何在中望3D中添加新的结构构件

图4

以上就是在中望3D中添加新的结构构件的方法。更多中望软件二三维CAD软件产品信息,可直接登录中望软件官网或百度搜索“中望软件”了解。
